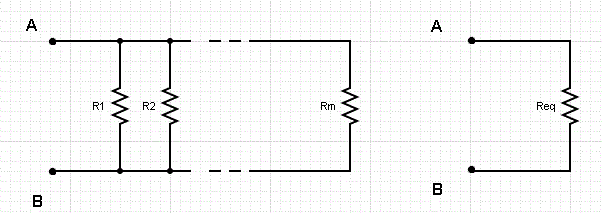

Se presenta una calculadora de resistencias en paralelo que calcula la resistencia equivalente. Considere el grupo de resistencias en paralelo R1, R2, ... Rm en el diagrama a continuación. Estas resistencias tienen una resistencia equivalente Req que tiene los mismos efectos en otras partes del circuito y se da por la fórmula de resistencias en paralelo:
1 / Req = 1 / R1 + 1 / R2 + .... + 1 / Rm
Por ejemplo, para 2 resistencias R1 y R2 en paralelo, Req se da por
1 / Req = 1 / R1 + 1 / R2
Cuando se resuelve lo anterior para Req, obtenemos
Req = (R1 R2) / (R1 + R2)
Para 3 resistencias R1, R2 y R3 en paralelo, Req se da por
1 / Req = 1 / R1 + 1 / R2 + 1 / R3
Resuelva para Req, para obtener
Req = R1 R2 R3 / (R1 R2 + R1 R3 + R2 R1)
Como puede verse, los cálculos se complican tan pronto como comenzamos a aumentar el número de resistencias en paralelo en el circuito.
Usa la Calculadora de Resistencias en Paralelo
Ingrese las resistencias de los resistores R1, R2, ... Rn como números reales positivos separados por comas y luego presione "Calcular Resistencia Equivalente". Puede ingresar cualquier número de resistencias separadas por comas.
